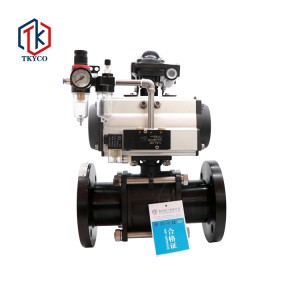

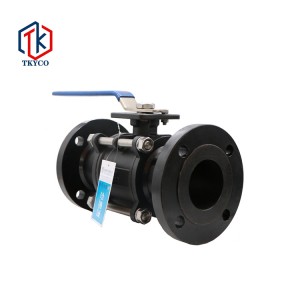

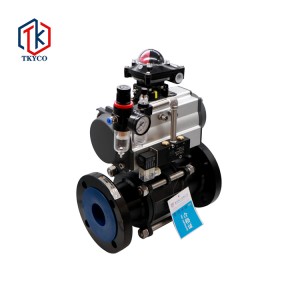

三片式法蘭球閥
產品結構
主要零件材料
|
材料名稱 |
Q41F-(16-40)C |
Q41F-(16-40)P |
Q41F-(16-40)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|

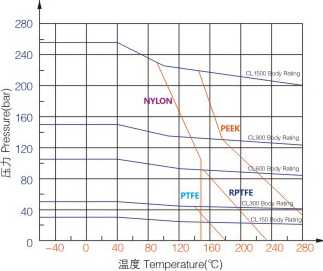

密封圈 |
聚四氟乙烯 Pdytetrafluorethylene(PTFE) |
||
|
填料 |
聚四氟乙烯 Polytetrafluorethylene(PTFE) |
||

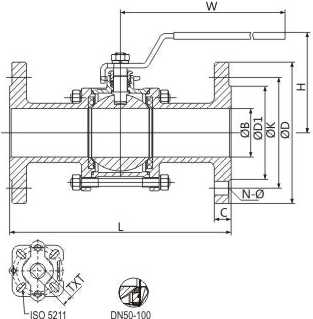

主要外形尺寸
|
DN |
B |
L |
H |
W |
PN16 |
D |
K |
D1 |
C |
N-? |
PN40 |
D |
K |
D1 |
C |
N-? |
C150 |
D |
K |
D1 |
C |
N-? |
ISO5211 |
TXT |
|
15 |
15 |
W |
75 |
130 |
95 |
65 |
45 |
16 |
4-14 |
95 |
65 |
45 |
16 |
4-14 |
90 |
60.5 |
35 |
10 |
4-15 |
F03/F04 |
9X9 |
|||
|
20 |
20 |
150 |
80 |
140 |
105 |
75 |
58 |
18 |
4-14 |
105 |
75 |
58 |
18 |
4-14 |
100 |
70 |
43 |
11 |
4-15 |
F03/F04 |
9X9 |
|||
|
25 |
25 |
160 |
85 |
150 |
115 |
85 |
68 |
18 |
4-14 |
115 |
85 |
68 |
18 |
4-14 |
110 |
79.5 |
51 |
12 |
4-15 |
F04/F06 |
11X11 |
|||
|
32 |
32 |
180 |
100 |
170 |
140 |
100 |
78 |
18 |
4-18 |
125 |
100 |
78 |
18 |
4-18 |
115 |
89 |
64 |
13 |
4-15 |
F04/F06 |
11X11 |
|||
|
40 |
38 |
200 |
110 |
200 |
150 |
110 |
88 |
18 |
4-18 |
150 |
110 |
88 |
18 |
4-18 |
125 |
98.5 |
73 |
15 |
4-15 |
F06/F07 |
14X14 |
|||
|
50 |
50 |
230 |
120 |
220 |
165 |
125 |
102 |
18 |
4-18 |
165 |
125 |
102 |
20 |
4-18 |
150 |
120.5 |
92 |
16 |
4-19 |
F06/F07 |
14X14 |
|||
|
65 |
65 |
293 |
130 |
280 |
185 |
145 |
122 |
18 |
4-18 |
185 |
145 |
122 |
22 |
8-18 |
180 |
139.5 |
105 |
18 |
4-19 |
F07 |
14X14 |
|||
|
80 |
78 |
310 |
140 |
300 |
200 |
160 |
138 |
20 |
8-18 |
200 |
160 |
138 |
24 |
8-18 |
190 |
152.5 |
127 |
19 |
4-19 |
F07/F10 |
17X17 |
|||
|
100 |
100 |
393 |
160 |
340 |
220 |
180 |
158 |
20 |
8-18 |
235 |
190 |
162 |
24 |
8-22 |
230 |
190.5 |
157 |
24 |
8-19 |
F07F10 |
22X22 |
|||
|
125 |
125 |
400 |
215 |
550 |
250 |
210 |
185 |
22 |
8-18 |
270 |
220 |
188 |
26 |
8-26 |
255 |
215.9 |
185.7 |
24 |
8-22 |
|||||
|
150 |
150 |
480 |
233 |
650 |
285 |
240 |
210 |
22 |
8-22 |
300 |
250 |
218 |
28 |
8-26 |
280 |
241.3 |
215.9 |
26 |
8-22 |
|||||
|
200 |
200 |
600 |
350 |
800 |
340 |
295 |
265 |
24 |
12-22 |
375 |
320 |
282 |
34 |
12-30 |
345 |
298.5 |
270 |
29 |
8-22 |
