不銹鋼內螺紋閘閥
產品結構
主要部件材料
|
材料名稱 |
Z15H-(16-64)C |
Z15W-(16-64)P |
Z15W-(16-64)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
304, 316 |
||
|
填料 |
聚四氟乙烯 |
||

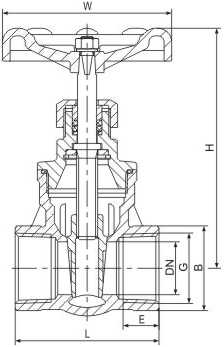

主要外形尺寸
|
DN |
G |
L |
E |
B |
H |
W |
|
15 |
1 1/2″ |
55 |
16 |
31 |
90 |
70 |
|
20 |
3/4″ |
60 |
18 |
38 |
98 |
70 |
|
25 |
1″ |
68 |
20 |
46 |
108 |
70 |
|
32 |
1 1/4″ |
76 |
21.5 |
56 |
128 |
80 |
|
40 |
1 1/2″ |
80 |
23 |
63 |
152 |
100 |
|
50 |
2″ |
93 |
24.5 |
76 |
166 |
100 |
|
65 |
2 1/2″ |
117 |
28 |
84 |
213 |
115 |
|
80 |
3″ |
130 |
32 |
98 |
232 |
115 |
相關產品
-
Q830緩閉式止回閥
-
Y型內螺紋過濾器
產品結構 主要零件材料 材料名稱 SY11-(16-64)C SY11-(16-64)P SY11-(16-64)R 閥體 WCB ZG1CN8Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 過濾網 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 墊片 聚四氟乙烯 主要尺寸和重量 DN G L W B H 8 1/4″ 64 12 24 44 10 3/8″ 64 12 24 44 15 1/2″ 64 14 26 44 20 3/4″ 75 15 32 52 25 1″ 89 17 41 ...
-
對夾式止回閥
產品結構 主要零件材料 材料名稱 H71/74/76H-(16-64)C H71/74/76W-(16-64)P H71/74/76W-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥掰 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 密封 304,316,PTFE 主要外形尺寸 H71主要外形尺寸 ?公稱通徑 D D L 15 1/2″ 15 46 17.5 20 3/4″ 20 56 20 25 1″ 25 65 23 32 1 1/4″ 32 74 28 40 1 1/2″ 40 84 31.5 50 2″ 50 102 40 65...
-
Q850泄壓/持壓閥
-

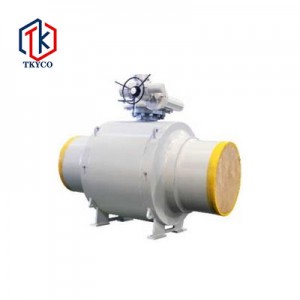

全焊接球閥
