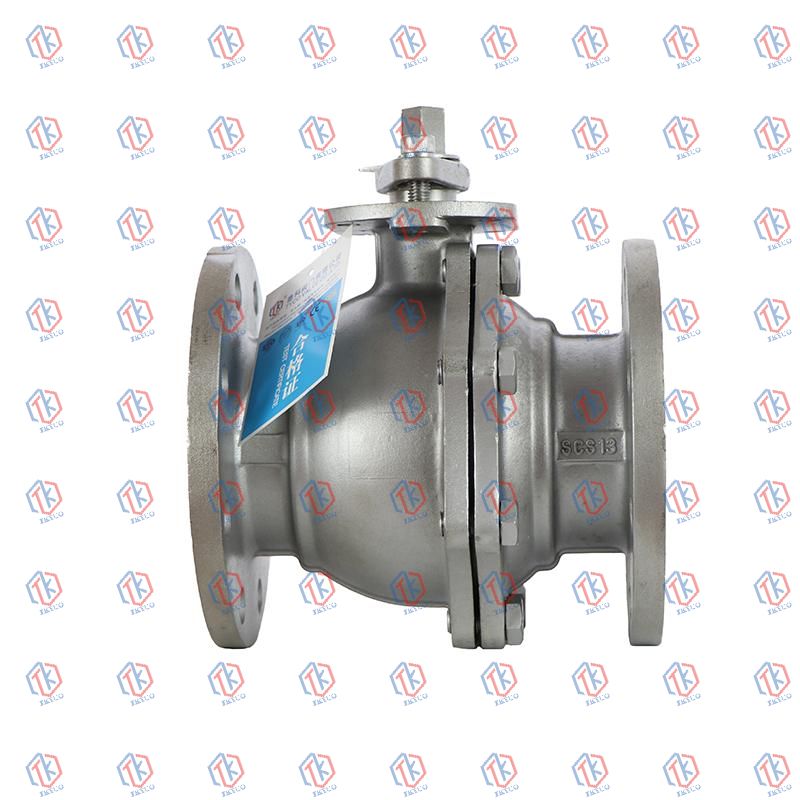

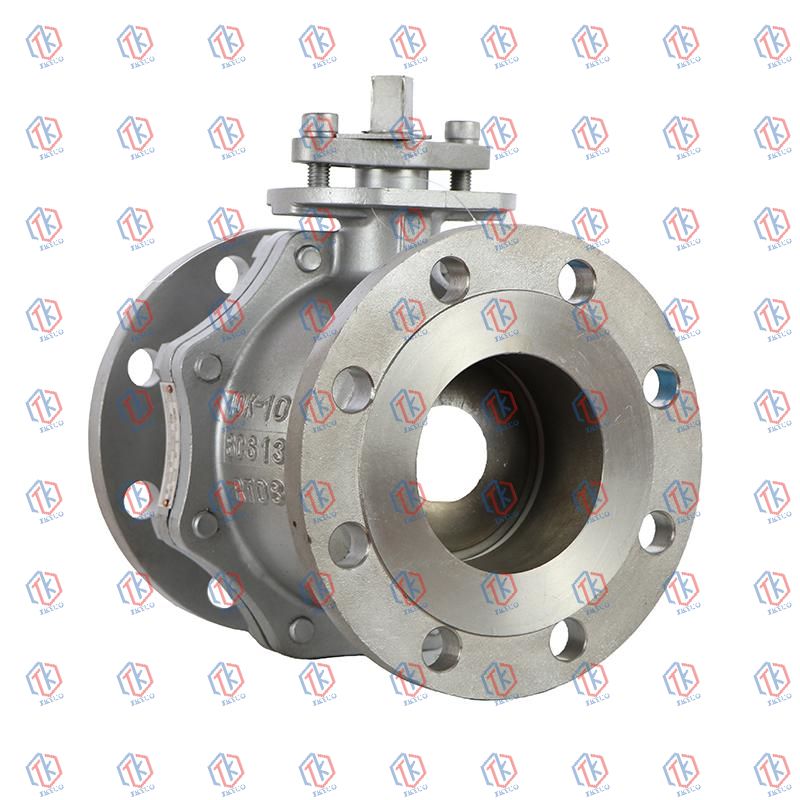

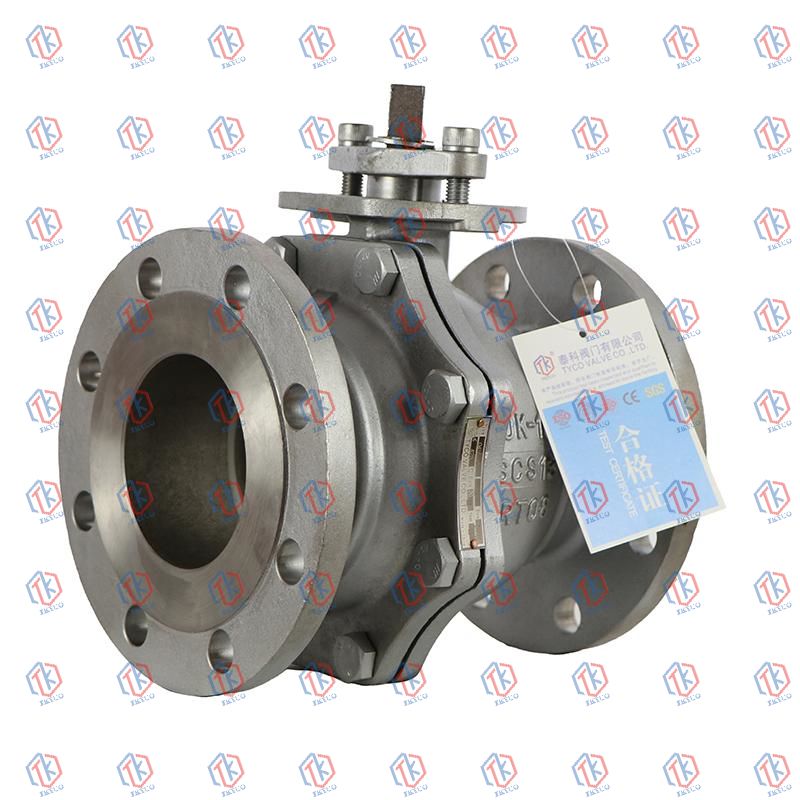

國標浮動式法蘭球閥

簡短描述:

產品概覽

手動法蘭球閥主要用于切斷或接通介質，也可用于流體調節和控制。

產品細節

產品標簽

優點：
1、流體阻力小，球閥所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關快捷方便，只要閥桿旋轉90°，球閥就會完成全開或全關動作，輕松實現快速啟閉。
3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成，易于保證密封，球閥的密封力隨介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時，閥桿只轉動，因此閥桿的填料密封不易被破壞，閥門反向密封的密封力閥桿隨介質壓力的增加而增加。
5、球閥的啟閉只作90°旋轉，易于實現自動控制和遠程控制。球閥可配置氣動裝置、電動裝置、液壓裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道通暢，不易沉積介質，可做管道球。

設計標準

? 技術規格：國標

? 設計標準：GB/T 12237

? 結構長度：GB/T 12221

? 連接法蘭：GB/T 9113 JB 79 HG 20592

? 試驗與檢驗：GB/T 13927 GB/T 26480

性能規格

? 公稱壓力：1.6、2.5、4.0、6.3、10.0Mpa

? 強度試驗：2.4、3.8、6.0、9.5、15.0Mpa

? 密封試驗：1.8、2.8、4.4、7.0、11.0Mpa

? 氣密封試驗：0.6Mpa

? 閥門主體材質：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)

? 適用介質：水、蒸汽、油品、硝酸類、醋酸類

? 適用溫度：-29°C~150°C

主要零件材料

材料名稱	碳鋼	不銹鋼
閥體	WCB、A105	CF8、CF3	CF8M、CF3M
閥蓋	WCB、A105	CF8、CF3	CF8M、CF3M
球體	304	304	316
閥桿	304	304	316
閥座	PTFE、RPTFE
填料	PTFE?/?Flexible?Graphite
壓蓋	WCB、A105	CF8

主要外形尺寸和連接尺寸

(GB): PN1.6MPa

DN	L		D		DI	D2	B		T	Z-ΦD		ISO5211	TXT
DN	Short series	Long series	JB/T 79	HG/T20592	DI	D2	JB/T 79	HG/T20592	T	JB/T 79	HG/T20592	ISO5211	TXT
15	108	130	95	95	65	45	14	16	2	4-Φ14	4-Φ14	F03/F04	9X9
20	117	130	105	105	75	55	14	18	2	4-Φ14	4-Φ14	F03/F04	9X9
25	127	140	115	115	85	65	14	18	2	4-Φ14	4-Φ14	F04/F05	11X11
32	140	165	135	140	100	78	16	18	2	4-Φ18	4-Φ18	F04/F05	11X11
40	165	165	145	150	110	85	16	18	2	4-Φ18	4Φ18	F05/F07	14X14
50	178	203	160	165	125	100	16	18	2	4-Φ18	4-Φ18	F05/F07	14X14
65	190	222	180	185	145	120	18	18	2	4-Φ18	8-Φ18	F07	14X14
80	203	241	195	200	160	135	20	20	2	8-Φ18	8-Φ18	F07/F10	17X17
100	229	280	215	220	180	155	20	20	2	8-Φ18	8-Φ18	F07/F10	22X22
125	?	320	245	250	210	185	22	22	2	8-Φ18	8-Φ18	?	?
150	?	360	285	285	240	212	24	22	2	8-Φ23	8-Φ22	?	?
200	?	457	340	340	295	268	26	24	2	12-Φ23	12-Φ22	?	?
250	?	533	405	405	355	320	30	26	2	12-Φ25	12-Φ26	?	?
300	?	610	460	460	410	378	30	28	2	12-Φ25	12-Φ26	?

(GB): PN2.5MPa

DN	L		D		DI	D2	B		T	Z-ΦD
DN	Short series	Long series	JB/T 79	HG/T20592	DI	D2	JB/T 79	HG/T20592	T	JB/T 79	HG/T20592
15	108	130	95	95	65	45	16	16	2	4-Φ14	4-Φ14
20	117	130	105	105	75	55	16	18	2	4-Φ14	4-Φ14
25	127	140	115	115	85	65	16	18	2	4-Φ14	4-Φ14
32	140	165	135	140	100	78	18	18	2	4-Φ18	4-Φ18
40	165	165	145	150	110	85	18	18	2	4-Φ18	4-018
50	178	203	160	165	125	100	20	20	2	4-Φ18	4-Φ18
65	190	222	180	185	145	120	22	22	2	8-Φ18	8-Φ18
80	203	241	195	200	160	135	22	24	2	8-Φ18	8-Φ18
100	229	280	230	235	190	160	24	24	2	8-Φ23	8-Φ22
125	?	320	270	270	220	188	28	26	2	8-Φ25	8-Φ26
150	?	360	300	300	250	218	30	28	2	8-Φ25	8-Φ26
200	?	457	360	360	310	278	34	30	2	12-Φ25	12-Φ26
250	?	533	425	425	370	335	36	32	2	12-Φ30	12-Φ30
300	?	610	485	485	430	395	40	34	2	16-Φ30	16-Φ30

(GB): PN4.0MPa

DN	L	D		DI	D2	B		T	Z-ΦD
DN	L	JB/T 79	HG/T20592	DI	D2	JB/T 79	HG/T20592	T	JB/T 79	HG/T20592
15	140	95	95	65	45	16	16	2	4-Φ14	4-Φ14
20	152	105	105	75	55	16	18	2	4-Φ14	4-Φ14
25	165	115	115	85	65	16	18	2	4-Φ14	4-Φ14
32	178	135	140	100	78	18	18	2	4-Φ18	4-Φ18
40	190	145	150	110	85	18	18	2	4-Φ18	4-Φ18
50	216	160	165	125	100	20	20	2	4-Φ18	4-Φ18
65	241	180	185	145	120	22	22	2	8-Φ18	8-Φ18
80	283	195	200	160	135	22	24	2	8-Φ18	8-Φ18
100	305	230	235	190	160	24	24	2	8-Φ22	8-Φ22
125	381	270	270	220	188	28	26	2	8-Φ26	8-Φ26
150	403	300	300	250	218	30	28	2	8-Φ26	8-Φ26
200	502	375	375	320	285	38	34	2	12-Φ30	12-Φ30
250	568	445	450	385	345	42	38	2	12-Φ33	12-Φ33
300	648	510	515	450	410	46	42	2	16-Φ33	16-Φ33

(GB): PN6.3MPa

DN	L	D		DI	D2	B		T	Z-ΦD
DN	L	JB/T 79	HG/T20592	DI	D2	JB/T 79	HG/T20592	T	JB/T 79	HG/T20592
15	140	105	105	75	45	20	20	2	4-Φ14	4-Φ14
20	152	125	130	90	55	20	22	2	4-Φ18	4-Φ18
25	165	135	140	100	65	22	24	2	4-Φ18	4-Φ18
32	178	150	155	110	78	24	26	2	4-Φ23	4-Φ22
40	190	165	170	125	85	24	26	2	4-Φ23	4-Φ22
50	292	175	180	135	100	26	26	2	4-Φ23	4-Φ22
65	330	200	205	160	120	28	26	2	8-Φ23	8-Φ22
80	356	210	215	170	135	30	28	2	8-Φ23	8-Φ22
100	406	250	250	200	160	32	30	2	8-Φ25	8-Φ26
125	432	295	295	240	188	36	34	2	8-Φ30	8-Φ30
150	495	340	345	280	218	38	36	2	8-Φ34	8-Φ33
200	597	405	415	345	285	44	42	2	12-Φ34	12-Φ36
250	673	470	470	400	345	48	46	2	12-Φ41	12-Φ36
300	762	530	530	460	410	54	52	2	16-Φ41	16-Φ36

(GB): PN10.0MPa

DN	L	D		DI	D2	B		T	Z-ΦD
DN	L	JB/T 79	HG/T20592	DI	D2	JB/T 79	HG/T20592	T	JB/T 79	HG/T20592
15	165	105	105	75	45	20	20	2	4-Φ14	4-Φ14
20	190	130	130	90	55	22	22	2	4-Φ18	4-Φ18
25	216	140	140	100	65	24	24	2	4-Φ18	4-Φ18
32	229	155	155	110	78	26	26	2	4-Φ22	4-Φ22
40	241	170	170	125	85	28	28	2	4-Φ22	4-Φ22
50	292	195	195	145	100	30	30	2	4-Φ26	4-Φ26
65	330	220	220	170	120	34	34	2	8-Φ26	8-Φ26
80	356	230	230	180	135	36	36	2	8-Φ26	8-Φ26
100	432	265	265	210	160	40	40	2	8-Φ30	8-Φ30
125	508	315	315	250	188	40	40	2	8-Φ33	8-Φ33
150	559	355	355	290	218	44	44	2	12-Φ33	12-Φ33
200	660	430	430	360	285	52	52	2	12-Φ36	12-Φ36
250	787	505	505	430	345	60	60	2	12-Φ39	12-Φ39
300	838	585	585	500	410	68	68	2	16-Φ42	16-Φ42

GB): PN16.0Mpa

DN	L	D		DI	D2	B		T	Z-ΦD
DN	L	JB/T 79	HG/T20592	DI	D2	JB/T 79	HG/T20592	T	JB/T 79	HG/T20592
15	230	105	105	75	45	20	20	2	4-Φ14	4-Φ14
20	240	130	130	90	55	24	24	2	4-Φ18	4-Φ18
25	260	140	140	100	65	24	24	2	4-Φ18	4-Φ18
32	300	155	155	110	78	28	28	2	4-Φ22	4-Φ22
40	360	170	170	125	85	28	28	2	4-Φ22	4-Φ22
50	400	195	195	145	100	30	30	2	4-Φ26	4-Φ26
65	490	220	220	170	120	34	34	2	8-Φ26	8-Φ26
80	580	230	230	180	135	36	36	2	8-Φ26	8-Φ26
100	620	265	265	210	160	40	40	2	8-Φ30	8-Φ30
