平板閘閥
產品描述
本系列產品采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度—29～121℃的油氣管道，作為介質的控制啟閉和調節裝置，產品結構設計，選材合適，檢測嚴格，操作方便，防腐、耐磨、抗沖刷能力強，是石油工業理想的新型設備。
1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、閘板設有導向桿，導向精準，密封面噴涂硬質合金，耐沖刷。
3、閥體承載能力高，通道直通。全開時類似于閘板和直管的導向孔，流動阻力小。閥桿采用復合填料，多重密封，密封可靠，摩擦小。
4、關閉閥門時，順時針轉動手輪，閘板向下移動至底部。由于介質壓力的作用，進口端的密封座被推向閘板，形成較大的密封比壓，從而形成密封。同時，閘板被壓向出口端的密封座成為雙重印記。
5、由于采用雙重密封，易損件可更換，不影響管道工作。這是我公司產品領先于國內外同類產品的重要特點。
6、打開閘門時，逆時針旋轉手輪，閘門向上移動，導孔與通道孔相連。隨著閘門的升高，通孔逐漸增大。當?shù)竭_(dá)極限位置時，導向孔與通道孔重合，此時完全打開。
產品結構
主要尺寸及重量
|
DN |
L |
D |
D1 |
D2 |
B-F |
Z-ΦD |
DO |
H |
H1 |
|
50 |
178 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
250 |
584 |
80 |
|
65 |
191 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
250 |
634 |
95 |
|
80 |
203 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
300 |
688 |
100 |
|
100 |
229 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
300 |
863 |
114 |
|
125 |
254 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
350 |
940 |
132 |
|
150 |
267 |
285 |
240 |
218 |
22-2 |
8-Φ22 |
350 |
1030 |
150 |
|
200 |
292 |
340 |
295 |
278 |
24-2 |
12-Φ22 |
350 |
1277 |
168 |
|
250 |
330 |
405 |
355 |
335 |
26-2 |
12-Φ26 |
400 |
1491 |
203 |
|
300 |
356 |
460 |
410 |
395 |
28-2 |
12-Φ26 |
450 |
1701 |
237 |
|
350 |
381 |
520 |
470 |
450 |
30-2 |
16-Φ26 |
500 |
1875 |
265 |
|
400 |
406 |
580 |
525 |
505 |
32-2 |
16-Φ30 |
305 |
2180 |
300 |
|
450 |
432 |
640 |
585 |
555 |
40-2 |
20-Φ30 |
305 |
2440 |
325 |
|
500 |
457 |
715 |
650 |
615 |
44-2 |
20-Φ33 |
305 |
2860 |
360 |
|
600 |
508 |
840 |
770 |
725 |
54-2 |
20-Φ36 |
305 |
3450 |
425 |
相關產品
-

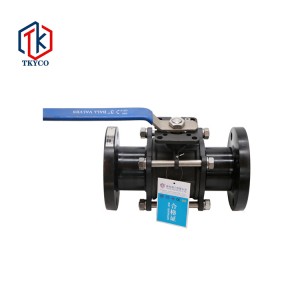

三片式法蘭球閥
