手柄對夾蝶閥
產品特點
1、結構簡單，操作方便;
2、安裝簡便，密封性能好;
3、使用壽命長、可靠性高;
4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。
5、采用無銷無靠背結構，密封更可靠。
工作原理
通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。
技術參數
標準∶GB12238-89/EN 593
壓力∶PN16/PN25
尺寸∶DN40-DN1200
溫度∶-20℃-100℃
閥體：球磨鑄鐵鋼/合金
閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層
閥桿∶不銹鋼
閥座∶EPDM/NBR/VITON/PTFE等
主要零件材料
|
閥體 |
閥板 |
閥桿 |
閥座 |
|
球墨鑄鐵 |
球墨鑄鐵 |
SS420 |
EPDM |
|
鑄鋼 |
SS304/316/316L |
SS316 |
NBR |
|
不銹鋼 |
鋁青銅 |
? SS316 L |
PTFE |
|
雙相鋼 |
…… |
…… |
VITON |

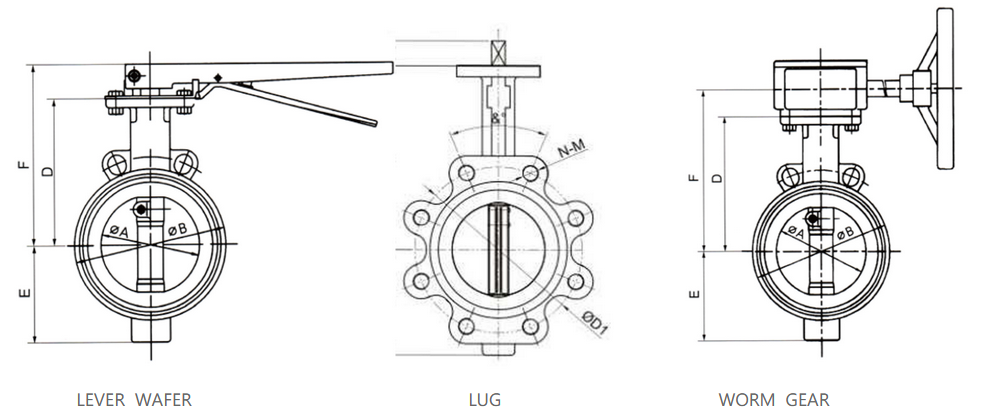

產品結構
主要尺寸和重量
|
INCH |
DN |
ΦA(chǔ) |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蝸輪蝸桿操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蝸輪蝸桿傳動 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
相關產品
-
美標、日標法蘭過濾器
產品概述 過濾器是輸送介質管道上不可缺少的一種裝置。 過濾器由閥體、濾網、排污部分組成。待處理的 介質經過過濾器的濾網后，其雜質被阻擋，以此 來保護減壓閥、泄壓閥、定水位閥和水泵等管道 設備，以達到正常運轉。 本公司生產的丫型過濾器可帶有排污口，安裝時 Y型口朝下，管道內雜物會收集到過濾器網內排 污口上，不需拆卸過濾器彳壬何部件來排除污物， 只需打開排污口即可排污。當需要清洗時，只要 將可拆卸的濾網取出，處理后重新裝入即可，因 此，使用維護極為方便。 產品結構 主要零件材料 材料名稱 SY41-(150-300LB)...
-

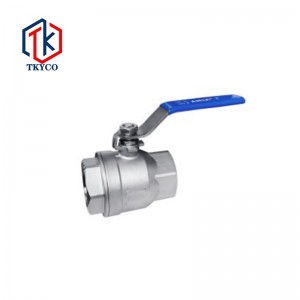

不銹鋼直飲水球閥(PN25)
產品結構 主要零件材料 材料名稱 Q11F-(16-64)C Q11F-(16-64)P Q11F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cd8Ni9Ti CF8 ZG1Cd8Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICd8Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE) 主要外形尺寸 DN 英寸 升 D G 寬 H 15 1/2 英寸 51.5 11.5 1/2 英寸 95 49.5 20...
-
JD745X隔膜式多功能水泵控制閥
-
鍛鋼閘閥
產品描述 內螺紋承插焊鍛鋼閘閥流體阻力小，啟閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制.全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。 產品結構 主要零件材料 零件名稱 材料 閥體 A105 A182 ?F22 A182 F304 A182 F316 閥座 A276 420 A276 304 A276 304 A182 316 閘板 A182 F430/F410 A182 F304 A182 F304 A182 F316 閥桿 A182 F6A A182 F22 A182 F304 A182 F316 墊片 316+柔性石墨 閥蓋 A105 ...
-

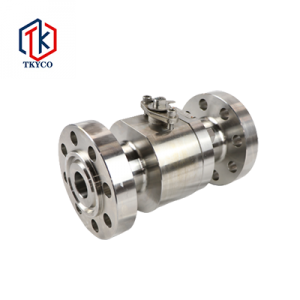

金屬硬密封(鍛鋼)球閥
