法蘭(固定式)球閥

簡短描述:

設計標準

設計制造規范：API6D/BS 5351/ISO 17292 GB 12237

結構長度：API6D/ANSIB16.10/GB12221

試驗與檢驗：API6D/API598/GB26480 GB13927/ISO5208

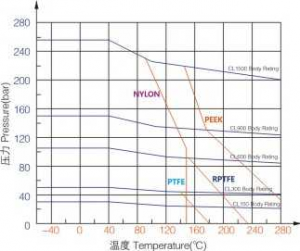

性能規范

公稱壓力：(1.6-10.0)MPa，

(150-1500)LB,10k/20k

強度試驗壓力：PT1.5PN Mpa

密封試驗：PT1.1PN Mpa

氣密封試驗：0.6Mpa

發送郵件

產品細節

產品標簽

產品概覽

Q47型固定球閥與浮動球閥相比，它在工作時，球體前方的流體壓力全部傳遞給承力，不會使球體向閥座移動，所以閥座不會承受太大壓力大，所以固定球閥扭矩小，閥座變形小，密封性能穩定，使用壽命長，適用于高壓，大口徑。先進的彈簧預座組件具有自緊特性，實現上游密封.每個閥門有兩個閥座，可以在各個方向密封，因此安裝不受流量限制。是新一代高性能球閥，法蘭固定球閥適用于長管道和一般工業管道，其強度、安全性，在設計中特別考慮到抗惡劣環境，適用于各種腐蝕性和非腐蝕性介質。
法蘭固定球閥工作原理：
法蘭固定球閥的球體由兩根與球體相連的固定軸固定和支撐。關閉時，在介質壓力的作用下，球體不會產生位移，通常與上軸上的球體相連，下軸軸上裝有滾動軸承，或滑動軸承。減少啟閉時軸頸的摩擦。減小操作扭矩。此固定球閥適用于大口徑球閥。Q47硬密封固定球閥球。采用上下兩個閥桿固定。工作時，流體壓力不會使球體向閥座移動，閥座不會承受太大的壓力和變形。閥桿部分裝有自潤滑軸承以減少摩擦，并且開關力矩小。兩個閥座都由彈簧預加載。密封采用聚四氟乙烯鑲嵌在鋼制支架上，鋼圈背面裝有彈簧，保證閥座緊貼球體。當閥腔內壓力異常升高，超過彈簧頂升力時，閥座從球體上退出，達到自動泄壓的效果，受壓后閥座自動復位。先進的結構使固定式球閥的密封性能穩定、省力、使用壽命長。非常適用于長輸管道和一般管道。

產品結構

主要零件材料

材料名	閥體	閥蓋	球體	閥桿	閥座	彈簧	???? 填料
碳鋼	A216?WCB	A216?WCB	A182 F304/F316	A276 304/316	PTFE /Ni55/STL	Inconel X-750 /17-7PH	PTFE / RPTFE /Flexible graphite
不銹鋼 CF8	A351 CF8	A351 CF8	A182 F304	A276 304
不銹鋼 CF8M	A351 CF8M	A351 CF8M	A182 F316	A276 316
鈦	ZTA1/ZTA2/ZTA10	ZTA1/ZTA2/ZTA10	TA1/TA2/TA1O/TC4	TA1/TA2/TA10/TC4
低溫鋼	A352 LCB	A352 LCB	A182 F304	A182 F304
? 鉻鉬鋼	A217 WC6/WC9	A217 WC6/WC9	A182-F5	A564 630

主要外形尺寸和連接尺寸

(GB)：?PN16

DN	L	D	D1	D2	B	F	N-ΦD
80	203	200	160	138	20	2	8-Φ18
100	229	220	180	158	20	2	8-Φ18
125	356	250	210	188	22	2	8-Φ18
150	394	285	240	212	22	2	8-Φ22
200	457	340	295	268	24	2	12-Φ22
250	533	405	355	320	26	2	12-Φ26
300	610	460	410	378	28	2	12-Φ26
350	686	520	470	428	30	2	16-Φ26
400	762	580	525	490	32	2	16-Φ30
450	864	640	585	550	40	2	20-Φ30
500	914	715	650	610	44	2	20-Φ33
600	1067	840	770	725	54	2	20-Φ36
700	1245	910	840	795	42	2	24-Φ36
800	1372	1025	950	900	42	2	24-Φ39
900	1524	1125	1050	1000	44	2	28-Φ39
1000	1900	1255	1170	1115	46	2	28-Φ42

(GB)：?PN25

DN	L	D	D1	D2	B	F	N-ΦD
80	203	200	160	138	24	2	8-Φ18
100	229	235	190	158	24	2	8-Φ22
125	356	270	220	188	26	2	8-Φ26
150	394	300	250	218	28	2	8-Φ26
200	457	360	310	278	30	2	12-Φ26
250	533	425	370	335	32	2	12-Φ30
300	610	485	430	395	34	2	16-Φ30
350	686	555	490	450	38	2	16-Φ33
400	762	620	550	505	40	2	16-Φ36
450	864	670	600	555	46	2	20-Φ36
500	914	730	660	615	48	2	20-Φ36
600	1067	845	770	720	58	2	20-Φ39
700	1245	960	875	820	50	2	24-Φ42
800	1372	1085	990	930	54	2	24-Φ48
900	1524	1185	1090	1030	58	2	28-Φ48
1000	1900	1320	1210	1140	62	2	28-Φ55

(GB): PN40

DN	L	D	D1	D2	B	F	N-ΦD
80	283	200	160	138	24	2	8-Φ18
100	305	235	190	162	24	2	8-Φ22
125	381	270	220	188	26	2	8-Φ26
150	403	300	250	218	28	2	8-Φ26
200	502	375	320	285	34	2	12-Φ30
250	568	450	385	345	38	2	12-Φ33
300	648	515	450	410	42	2	16-Φ33
350	762	580	510	465	46	2	16-Φ36
400	838	660	585	535	50	2	16-Φ39
450	914	685	610	560	57	2	20-Φ39
500	991	755	670	615	57	2	20-Φ42
600	1143	890	795	735	72	2	20-Φ48

(GB): PN63

DN	L	D	D1	D2	B	F	N-ΦD
80	356	215	170	138	28	2	8-Φ22
100	406	250	200	162	30	2	8-Φ26
125	432	295	240	188	34	2	8-Φ30
150	495	345	280	218	36	2	8-Φ33
200	597	415	345	285	42	2	12-Φ36
250	673	470	400	345	46	2	12-Φ36
300	762	530	460	410	52	2	16-Φ36
350	826	600	525	465	56	2	16-Φ39
400	902	670	585	535	60	2	16-Φ42

(GB)：?PN100

DN	L	D	D1	D2	B	F	N-ΦD
80	356	230	180	138	36	2	8-Φ26
100	432	265	210	162	40	2	8-Φ30
125	508	315	250	188	40	2	8-Φ33
150	559	355	290	218	44	2	12-Φ33
200	660	430	360	285	52	2	12-Φ36
250	787	505	430	345	60	2	12-Φ39
300	838	585	500	410	68	2	16-Φ42
350	889	655	560	465	74	2	16-Φ48
400	991	715	620	535	78	2	16-Φ48

(GB)：?PN160

DN	L	D	D1	D2	B	F	N-ΦD
80	381	230	180	138	36	2	8-Φ26
100	457	265	210	162	40	2	8-Φ30
125	559	315	250	188	44	2	8-Φ33
150	610	355	290	218	50	2	12-Φ33
200	737	430	360	285	60	2	12-Φ36
250	838	515	430	345	68	2	12-Φ42
300	965	585	500	410	78	2	16-Φ42
