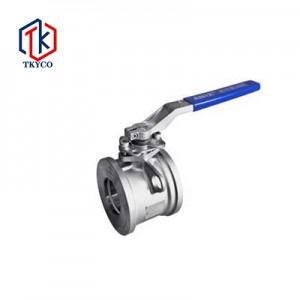

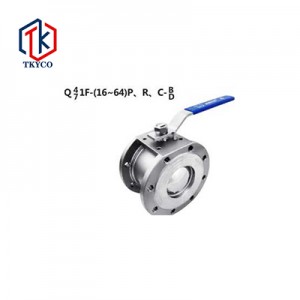

薄型法蘭、對夾球閥
產品概覽
夾套球閥和夾套保溫夾套球閥適用于Class150，PN1.0～2.5MPa，工作溫度29～180℃（密封圈為增強聚四氟乙烯）或29～300℃（密封圈為-聚苯）的各種管道，用于切斷或連接管道中的介質，選擇不同的材料，可適用于水、蒸汽、油、硝酸、醋酸、氧化性介質、尿素等介質。

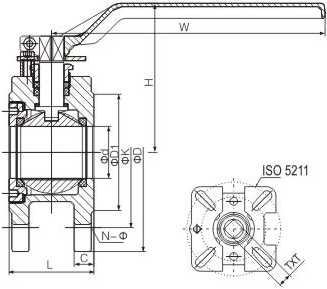

產品結構
主要零件材料
|
材料名稱 |
Q41F-(16-64)C |
Q41F-(16-64)P |
Q41F-(16-64)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯 Pdytetrafluorethylene(PTFE) |
||
|
填料 |
聚四氟乙烯 Polytetrafluorethylene(PTFE) |
||
主要外形尺寸
PN1.6Mpa
|
DN |
D |
L |
D |
K |
D1 |
C |
H |
N-Φ |
W |
ISO5211 |
TXT |
|
15 |
15 |
35 |
95 |
65 |
46 |
10 |
65 |
4-M12 |
100 |
F03/F04 |
9X9 |
|
20 |
20 |
37 |
105 |
75 |
56 |
11 |
70 |
4-M12 |
110 |
F03/F04 |
9X9 |
|
25 |
25 |
42 |
115 |
85 |
65 |
12 |
80 |
4-M12 |
125 |
F04/F05 |
11X11 |
|
32 |
32 |
53 |
135 |
100 |
76 |
14 |
90 |
4-M16 |
150 |
F04/F05 |
11X11 |
|
40 |
38 |
62 |
145 |
110 |
85 |
16 |
96 |
4-M16 |
160 |
F05/F07 |
14X14 |
|
50 |
50 |
78 |
160 |
125 |
100 |
17 |
104 |
4-M16 |
180 |
F05/F07 |
14X14 |
|
65 |
58 |
90 |
180 |
145 |
118 |
18 |
110 |
4-M16 |
200 |
F05/F07 |
14X14 |
|
80 |
76 |
110 |
195 |
160 |
132 |
18 |
130 |
8-M16 |
250 |
F07/F10 |
17X17 |
|
100 |
90 |
134 |
215 |
180 |
156 |
19 |
145 |
8-M16 |
270 |
F07/F10 |
17X17 |
|
125 |
100 |
200 |
245 |
210 |
185 |
22 |
210 |
8-M16 |
550 |
||
|
150 |
125 |
230 |
285 |
240 |
212 |
22 |
235 |
8-M20 |
650 |
||
|
200 |
150 |
275 |
340 |
295 |
268 |
24 |
256 |
12-M20 |
800 |
