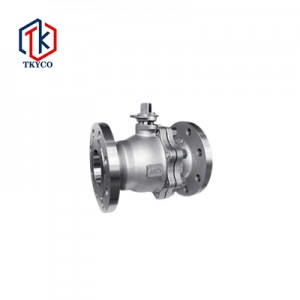

金屬硬密封球閥

簡短描述:

? 該系列閥門采用鍛鋼或鑄鋼作為閥體材料。結構可以是浮動式或耳軸式球支撐。
? 高精度加工可實現卓越的球和閥座接口，可實現符合 ANSI B16.104 dass VI 泄漏標準的嚴密關閉。
? 浮動安裝型的流向是單向的。耳軸安裝類型是完全雙向的，具有雙阻塞和排放能力。

發送郵件

產品細節

產品標簽

產品描述

閥門的驅動部分根據閥門結構和用戶要求，采用手柄、渦輪、電動、氣動等，可根據實際情況和用戶要求選擇合適的驅動方式。

該系列球閥產品根據介質和管道的情況，以及用戶的不同要求，設計防火、防靜電等結構，耐高溫、耐低溫，能保證閥門在不同工況下經常工作，廣泛應用于天然氣、石油、化工、冶金、城建、環保、制藥、食品等行業。

特征

? 該系列閥門采用鍛鋼或鑄鋼作為閥體材料。結構可以是浮動式或耳軸式球支撐。
? 高精度加工可實現卓越的球和閥座接口，可實現符合 ANSI B16.104 dass VI 泄漏標準的嚴密關閉。
? 浮動安裝型的流向是單向的。耳軸安裝類型是完全雙向的，具有雙阻塞和排放能力。
? 低操作扭矩的可靠操作：膜片彈簧加載的閥座與球保持緊密接觸，即使在低壓下也能確保緊密密封。這導致低打開和關閉扭矩。
? 防火：金屬閥座和石墨密封的組合確保防火能力。
? 最高服務應用溫度高達 550°C (1022° F)。球體和閥座由航天高速覆蓋層硬化。并且硬度滿足HRC 70-72。
? 端部連接：DIN 或ANSI 法蘭、對焊或承插焊。

浮動球閥尺寸

VALVE SIZE	GB PN	L	ΦD	ΦD1	N-H	GB PN	L	ΦD	ΦD1	N-H	GB PN	L	ΦD	ΦD1	N-H	GB PN	L	ΦD	ΦD1	N-H
15 (1/2)	16	130	95	65	4-14	25	130	95	65	4-14	40	130	95	65	4-14	64	165	105	75	4-14
20 (3/4)		140	105	75	4-14		140	105	75	4-14		140	105	75	4-14		190	130	90	4-14
25(1)		140	115	85	4-14		140	115	85	4-14		150	115	85	4-14		216	140	100	4-14
32 (1 1/4)		165	140	100	4-18		165	140	100	4-18		180	140	100	4-18		229	155	110	4-22
40 (1 1/2)		165	150	110	4-18		165	150	110	4-18		200	150	110	4-18		241	170	125	4-22
50(2)		203	165	125	4-18		203	165	125	4-18		220	165	125	4-18		292	180	135	4-22
65 ( 2 1/2)		222	185	145	8-18		222	185	145	8-18		250	185	145	8-18		330	205	160	8-22
80(3)		241	200	160	8-18		241	200	160	8-18		280	200	160	8-18		356	215	170	8-22
100 (4)		280	220	180	8-18		280	235	190	8-22		320	235	190	4-22		432	250	200	8-26
125 (5)		320	250	210	8-18		320	270	220	8-26		400	270	220	8-26		508	295	240	8-30
150 (6)		360	285	240	4-22		360	300	250	8-26		400	300	250	8-26		559	345	280	8-33
200 ( 8)		457	340	295	12-22		457	360	310	12-22		457	375	320	12-30		660	400	345	12-36

VALVE SIZE	ANSI CLASS	L	ΦD	ΦD1	N-H	ANSI CLASS	L	ΦD	ΦD1	N-H	ANSI CLASS	L	ΦD	ΦD1	N-H	JISK	L	ΦD	ΦD1	N-H
15 (1/2)	150	108	90	60.3	4-16	300	140	95	66.7	4-16	600	165	95	66.7	4-16	10K	108	95	70	4-15
20 (3/4)		117	100	69.9	4-16		152	115	82.6	4-19		190	115	82.6	4-19		117	100	75	4-15
25(1)		127	110	79.4	4-16		165	125	88.9	4-19		216	125	88.9	4-19		127	125	90	4-19
32 (1 1/4)		140	115	88.9	4-16		178	135	98.4	4-19		229	135	98.4	4-19		140	135	100	4-19
40 (1 1/2)		165	125	98.4	4-16		190	155	114.3	4-22.5		241	155	114.3	4-22.5		165	140	105	4-19
50(2)		178	150	120.7	4-19		216	165	127	8-19		292	165	127	8-19		178	155	120	4-19
65 (2 1/2)		190	180	139.7	4-19		241	190	149.2	8-22.5		330	190	149.2	8-22.5		190	175	140	4-19
80(3)		203	190	152.4	4-19		282	210	168.3	8-22.5		356	210	168.3	8-22.5		203	185	150	8-19
100 (4)		229	230	190.5	8-19		305	255	200	8-22.5		432	275	215.9	8-25.5		229	210	175	8-19
125 (5)		356	255	215.9	8-22.5		381	280	235	8-22.5		508	330	266.7	8-30		356	250	210	8-23
150(6)		394	280	?241.3	8-22.5		403	320	269.9	12-22.5		559	355	292.1	12-30		394	280	240	8-23
200 ( 8)		457	345	?298.5	8-22.5		502	380	330.2	12-25.5		660	420	349.2	12-33		457	330	290	12-23

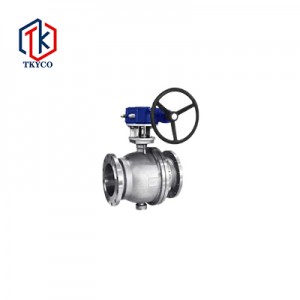

固定球閥尺寸

DN	L	PN16	D	D1	D2	B	F	N-ΦD	PN25	D	D1	D2	B	F	N-ΦD	PN40	L	D	D1	D2	B	F	N-ΦD
100	305		220	180	158	20	2	8-18		235	190	158	24	2	8-22		305	235	190	162	24	2	8-22
125	356		250	210	188	22	2	8-18		270	220	188	26	2	8-26		381	270	220	188	26	2	8-26
150	394		285	240	212	22	2	8-22		300	250	218	28	2	8-26		403	300	250	210	28	2	8-26
200	457		340	295	268	24	2	12-22		360	310	278	30	2	12-26		502	375	320	285	34	2	12-30
250	533		405	355	320	26	2	12-26		425	370	335	32	2	12-30		568	450	385	345	38	2	12-33
300	610		460	410	378	28	2	12-26		485	430	395	34	2	16-30		648	515	450	410	42	2	16-33
350	686		520	470	428	30	2	16-26		555	490	450	38	2	16-33		762	580	510	465	46	2	16-36
400	762		580	525	490	32	2	16-30		620	550	505	40	2	16-36		838	660	585	535	50	2	16-39
450	864		640	585	550	40	2	20-30		670	600	555	46	2	20-36		914	685	610	560	57	2	20-39

ANSI

IN	DN	L	150LB	D	D1	D2	B	F	N-ΦD	300LB	D	D1	D2	B	F	N-ΦD	600LB	L	D	D1	D2	B	F	N-ΦD
4″	100	305		230	190.5	157.2	24	2	8-19		255	200	157.2	32	2	8-22		432	275	215.9	157.2	45.1	7	8-26
5″	125	356		255	215.9	185.7	24	2	8-22		280	235	185.7	35	2	8-22		508	330	266.7	185.7	51.5	7	8-30
6″	150	394		280	241.3	215.9	26	2	8-22		320	269.9	215.9	37	2	12-22		559	355	292.1	215.9	54.7	7	12-30
8″	200	457		345	298.5	269.9	29	2	8-22		380	330.2	269.9	42	2	12-25		660	420	349.2	269.9	62.6	7	12-33
10″	250	533		405	362	323.8	31	2	12-25		445	387.4	323.8	48	2	16-29		787	510	431.8	323.8	70.5	7	16-36
12″	300	610		485	431.8	381	32	2	12-25		520	450.8	381	51.5	2	16-32		838	560	489	381	73.7	7	20-36
14″	350	686		535	476.3	412.8	35.5	2	12-29		585	514.4	412.8	54.5	2	20-32		889	605	527	412.8	76.9	7	20-39
16″	400	762		595	539.8	469.9	37	2	16-29		650	571.5	469.9	57.5	2	20-35		991	685	603.2	469.9	83.2	7	20-42
18″	450	864		635	577.9	533.4	40	2	16-30		710	628.6	533.4	61	2	24-35		1092	745	654	533.4	89.6	7	20-45

JIS

DN	L	10K	D	D1	D2	B	F	N-ΦD	20K	D	D1	D2	B	F	N-ΦD
100A	305		210	175	151	18	2	8-19		225	185	160	24	2	8-23
125A	356		250	210	182	20	2	8-23		270	225	195	26	2	8-25
150A	394		280	240	212	22	2	8-23		305	260	230	28	2	12-25
200A	457		330	290	262	22	2	12-23		350	305	275	30	2	12-25
250A	533		400	355	324	24	2	12-25		430	380	345	34	3	12-27
300A	610		445	400	368	24	3	16-25		480	430	395	36	3	16-27
350A	686		490	445	413	26	3	16-25		540	480	440	40	3	16-33
400A	762		560	510	475	28	3	16-27		605	540	495	46	3	16-33
450A	864		620	565	530	30	3	20-27		675	605	560	48	3	20-33
