不銹鋼手柄對夾蝶閥
產品特點
1、結構簡單，操作方便;
2、安裝簡便，密封性能好;
3、使用壽命長、可靠性高;
4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。
5、采用無銷無靠背結構，密封更可靠。
工作原理
通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。
技術參數
標準∶GB12238-89/EN 593
壓力∶PN16/PN25
尺寸∶DN40-DN1200
溫度∶-20℃-100℃
閥體：球磨鑄鐵鋼/合金
閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層
閥桿∶不銹鋼
閥座∶EPDM/NBR/VITON/PTFE等
主要零件材料
|
閥體 |
閥板 |
閥桿 |
閥座 |
|
球墨鑄鐵 |
球墨鑄鐵 |
SS420 |
EPDM |
|
鑄鋼 |
SS304/316/316L |
SS316 |
NBR |
|
不銹鋼 |
鋁青銅 |
? SS316 L |
PTFE |
|
雙相鋼 |
…… |
…… |
VITON |
產品結構
主要尺寸和重量
|
INCH |
DN |
ΦA(chǔ) |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蝸輪蝸桿操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蝸輪蝸桿傳動 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
相關產品
-
鍛鋼球閥/針型閥
產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 A105 A182 F304 A182 F316 閥蓋 A105 A182 F304 A182 F316 球體 A182 F304/A182 F316 閥桿 2Cr13 / A276 304 / A276 316 閥座 聚四氟乙烯、聚四氟乙烯 填料 聚四氟乙烯/柔性石墨 壓蓋 TP304 螺柱 A193-B7 A193-B8 螺母 A194-2H A194-8 ?主要外形尺寸 DN L D W H 3 60 Φ6 38 32 6 65 Φ8 38 42 10 75 Φ10 38 50
-
鍛鋼止回閥
產品結構 主要尺寸及重量 H44H（Y）國標PN16-160 SIZE PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) in mm 1/2 15 PN16 130 PN25 130 PN40 130 PN63 170 PN100 170 PN160 170 3/4 20 150 150 150 190 190 190 1 25 160 160 160 210 210 210 1 1/4 30 180 180 180 230 230 230 1 1/2 40 200 200 200 260 260 260 2 50 230 230 230 300 300 300 H44H(Y) ?...
-

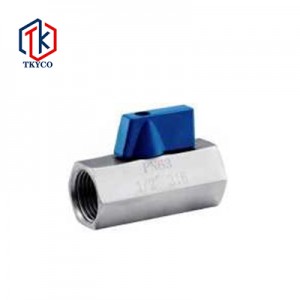

迷你球閥
產品結構 主要零件材料 材料名稱 不銹鋼 鍛鋼 閥體 A351 CF8 A351 CF8M F304 F316 球體 A276 304/A276 316 閥桿 2Cr13/A276 304/A276 316 閥座 PTFE、RPTFE 內螺DN(MM) G D L H W 8 1/4″ 5 42 25 21 10 3/8″ 7 45 27 21 15 1/2″ 9 55 28.5 21 20 3/4″ 12 56 33 22 25 1″ 15 66 35.5 22 外螺DN(MM) G D L H W 8 1/4″ 5 57 25 21 10 3/8″ 7 60 27 21 15 ...
-

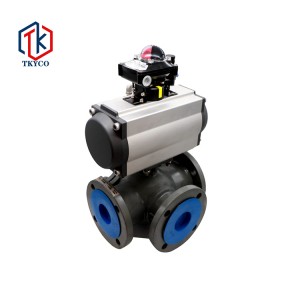

三通法蘭球閥
