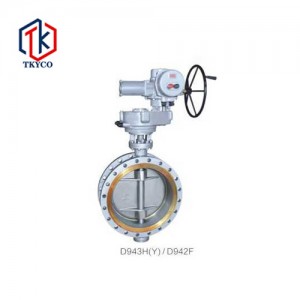

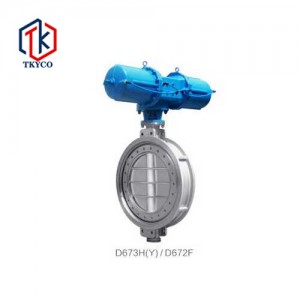

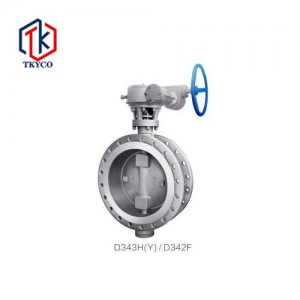

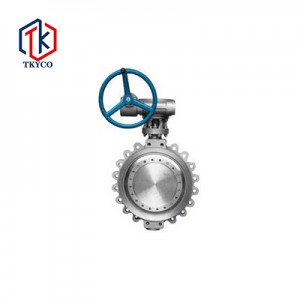

美標法蘭、對夾蝶閥(金屬密封、四氟密封)

簡短描述:

產品標準

? 設計標準：API 609
? 結構長度：ASME B16.10
? 連接法蘭：ASME B16.5
? 檢驗標準：API 598

性能規范

? 公稱壓力：Class 150/300
? 殼體實驗：PT3.0, 7.5MPa
? 低壓密封試驗：0.6MPa
? 適用介質：水、油品、氣、醋酸類、硝酸類
? 適用溫度：-29° C-425°C

發送郵件

產品細節

產品標簽

產品描述

本公司生產的蝶閥除采用傳統的中線結構外，還有更先進的三偏心金屬硬密封結構，閥體與閥座為連接件，閥座密封面層焊接耐熱、耐腐蝕合金材質，蝶板上固定有多層軟折密封面，該蝶閥與傳統蝶閥相比具有耐高溫、操作輕便、啟閉無摩擦、隨傳動扭矩增大關閉密封補償機構，提高蝶閥密封性能，延長使用壽命等優點。

公司生產的蝶閥已廣泛應用于石油、化工、天然氣、電力、冶金、輕工和給排水工程等行業的管道上，作為流動和截斷介質的閥門。

產品結構

主要零件材料

材料名稱	碳鋼	不銹鋼
閥體	WCB	CF8	CF8M
蝶板	WCB	CF8	CF8M
閥桿	13Cr	304	316
閥座	304+柔性石墨	304+柔性石墨	324+柔性石墨
填料	柔性石墨	柔性石墨	柔性石墨

主要尺寸和重量

公稱通徑		結構長度（標準值）		?????外形尺寸（參考值）				?????????????????????????連接尺寸（標準值）
公稱通徑		L		H		H1		D		D1		D2		Zd
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	Zd
2”	50	4.25	108	4.33	110	13.58	345	6	152	4.75	120.5	3.62	92	4-19
3″	80	4.5	114	4.92	125	1.96	380	7.5	190	6	152.5	5	127	4-19
4″	100	5	127	5.0	145	16.3.4	415	9	229	7.5	190.5	6.19	157	8-19
5″	125	5.5	140	6.5	165	17.91	455	10	254	8.5	216	7.32	186	8-22
6″	150	5.5	140	6.89	175	21.45	545	11	279	9.5	241.5	8.5	216	8-22
8″	200	6	152	8.26	210	24.21	645	13.5	343	11.75	298.5	10.62	270	8-22
10″	250	6.5	165	9.84	250	27.36	695	16	406	14.25	362	12.75	324	12-25
12″	300	7	178	11.24	285	32.78	830	19	483	17	432	15	381	12-25
14″	350	7.5	190	12.6	320	35.43	900	21	533	18.75	476	16.25	413	12-29
16″	400	8.5	216	13.98	355	38.58	980	23.5	597	21.25	540	18.5	470	16-29
18″	450	8.74	222	14.96	380	40.55	1030	25	635	22.75	578	21	533	16-32
20″	500	9	229	16.34	415	43.7	1110	27.5	699	25	635	23	584	20-32
24″	600	10.5	267	18.7	475	51.37	1305	32	813	29.5	749.5	27.25	692	20-35
30″	750	11.5	292	22.38	580	60.03	1525	38.75	985	36	914	33.75	857	28-35
32″	800	12.5	318	24.8	630	62.1	1585	11.75	1060	38.5	978	36	914	28-42
36″	900	13	330	26.77	680	69.48	1765	46	1168	42.75	1085	40.25	1022	32-42

公稱通徑		結構長度		外形尺寸				連接尺寸
公稱通徑		L		H		H1		D		D1		D2		Zd
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	Zd
3″	???? ? ? 80	7.09	180	5.35	136	14.76	375	8.27	210	6.63	168.5	5.00	127	8-22
4″	??????? 100	7.48	190	6.42	163	16.93	430	10.04	255	7.87	200	6.20	157.5	8-22
5″	??????? 125	7.87	200	6.69	170	18.27	464	11.02	280	9.25	235	7.32	186	8-22
6″	??????? 150	8.27	210	6.93	176	18.94	481	12.60	320	10.63	270	8.50	216	12-22
8″	??????? 200	9.06	230	8.70	221	23.94	608	11.96	380	12.99	330	10.63	270	12-26
10″	??????? 250	9.84	250	10.55	268	26.42	671	17.52	445	15.26	387.5	12.76	324	16-29.5
12″	??????? 300	10.63	270	11.46	291	30.47	774	20.47	520	17.76	451	15.00	381	16-32.5
14″	??????? 350	11.42	290	13.19	335	34.92	887	23.03	585	20.26	514.5	16.26	413	20-32.5
16″	??????? 400	12.20	310	14.06	357	37.52	953	25.59	650	22.50	571.5	18.50	470	20-35.5
18″	??????? 450	12.99	330	15.75	400	40.51	1029	27.95	710	24.74	628.5	21.00	533.5	20-35.5
20″	??????? 500	13.78	350	16.85	428	45.59	1158	28.15	715	27.01	686	22.99	584	24-35.5
24″	??????? 600	15.35	390	19.69	500	51.26	1302	36.02	915	32.01	813	27.24	692	24-42
28″	??????? 700	16.93	430	21.22	539	55.63	1413	36.26	921	33.74	857	30.98	787	36-35.5
32″	??????? 800	18.50	470	24.53	623	63.03	1601	41.50	1054	38.50	978	35.51	902	32-42
36″	??????? 900	20.08	510	25.55	649	66.06	1678	46.14	1172	42.87	1089	39.76	1010	32-45
40″	?1000	21.65	550	28.39	721	72.60	1844	50.12	1273	46.89	1191	44.06	1119	40-45
